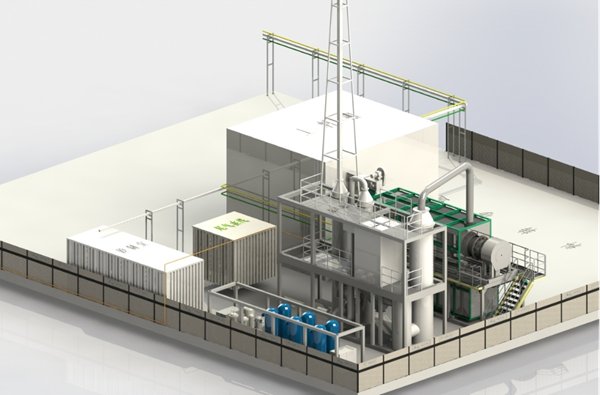

活性炭再生装置

1）対象：本装置は、蜂窩炭、顆粒炭、粉末炭などの各種廃活性炭の資源化再生サービスに適しています。
（2）装置の用途：本装置は二段階回転式の「熱脱附＋活性化再生」プロセスを採用しており、吸着飽和活性炭に含まれる吸着物質が高温で活性炭の孔から解離する特性を活用しています。このプロセスでは、吸着物質を高温で解離し、その後、高温の水蒸気環境下で活性炭の閉塞した孔を開放することで、吸着性能を回復させます。
（3）デバイス効果：
①再生率が高い：廃活性炭の活性化・再生装置は、性質の異なる廃活性炭に対しても再生率を90％以上に達成できます。
②有機物の除去率が高くなる：脱着炉では、長さを13％増やして脱着効果と反応時間を強化し、有機物の分解反応を促進する。活性化炉では、直径と長さを増やして容積を78％拡大し、活性化段のガス流速を低下させることで、活性化反応の程度と効果を高め、有機物の除去と再活性化を確実に実現する。
③広範な適用性：異なる品質レベルの廃活性炭に対して、処理ニーズ、ヨウ素値の回復能力、市場価値などを考慮して段階的に熱脱離処理や活性化再生処理を行うことができる。これにより、製品の品質を保証しつつ、販売価値と運用コストの両方を最適化した処理が実現される。
（4）機器の特徴：
①機械的安定性：脱着・活性化装置は一体型の二段構造を採用しており、給料炉と脱着炉、脱着炉と活性化炉の接続部には迷路式＋魚鱗式の密封方式（二重の耐摩耗層と一重の密封層）が用いられている。伝動方式は歯車式であり、脱着炉と活性化炉にはそれぞれインバータ式モーターが搭載されており、運転条件に応じて速度を調整できる。
②制御の安定性：システムの温度はPID制御によって精密に制御され、その精度は±5℃です。燃焼室の圧力もPID制御により自動的に連動制御され、その精度は±10Paです。
③排ガスの安定性：乾式反応塔では、石灰スラリーと活性炭を噴射することで酸性ガスや有害ガスの反応時間を延長しています。また、酸洗塔では二段階の脱酸処理と除霧処理を採用しており、設計寸法は通常の1.5倍に余裕を設けています。これにより、酸性ガスの反応時間がさらに長くなり、効果も高まり、酸性ガスが十分に中和され、基準に適合した状態で排出されます。

＜ 装置の仕様 ＞
適用対象各種廃活性炭
処理能力2500t/a、5000t/a
温度熱脱着：250～600℃連続温度制御
活性化再生：800～1000℃、連続温度制御
装備形式モジュール化、クレーン式化
占有面積33mx4.7m+18mx6m=263㎡
パワー150~350kw
処理基準ヨウ素吸着量が原炭の95％以上であること
(原炭のヨウ素値が800mg/g以上の場合、再生効率が90％以上であること)
プロジェクト実績

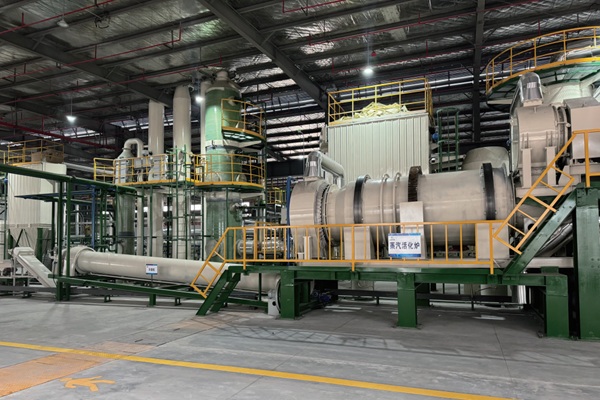

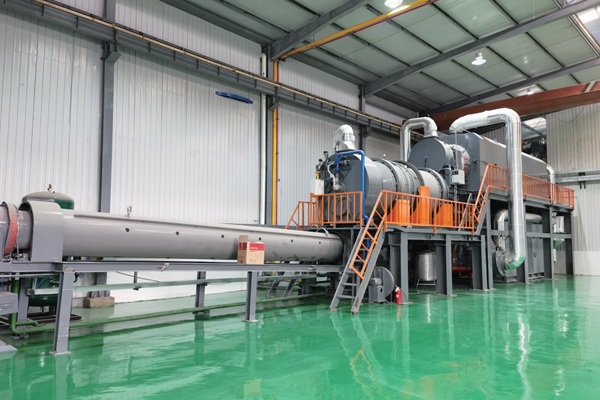

廃活性炭再生プロジェクト①廃活性炭再生プロジェクト②
